Электропроводка в ванной комнате: нумерация зон и безопасность

Главными требованиями к электропроводке в любом помещении являются функциональность и безопасность. Ванная комната – это территория повышенной влажности, а потому и совмещение двух этих требований здесь отличается некоторыми специфическими особенностями.

Электрическое оборудование, устанавливаемое в ванной комнате

В помещении ванной должно присутствовать нормальное освещение. Сейчас требуется, чтобы здесь были использованы только те светильники, что работают от пониженного до 12В напряжения сети. Но на практике так бывает далеко не всегда. В ванных комнатах старых советских квартир лампочка была единственной электрической точкой, и ни о каком понижении напряжения там даже не упоминалось. Правда, там не предусматривалось и наличия розеток, поэтому жильцы иногда сами переделывали электропроводку для получения дополнительных удобств.

Электропроводка в ванной комнате: нумерация зон и безопасность

Среди разнообразия электрических устройств в ванной комнате можно встретить:

  • Водонагреватель;
  • Стиральную машину;
  • Различные светильники;
  • Джакузи;
  • Автоматические смесители;
  • Системы тёплого пола;
  • Электрические полотенцесушители;
  • Электрические сушилки для белья;
  • Фены и электробритвы.

Схемы подключений этих приборов могут быть разными, но без розеток тут уже не обойтись.

Нумерация зон по уровню электробезопасности и степени защиты

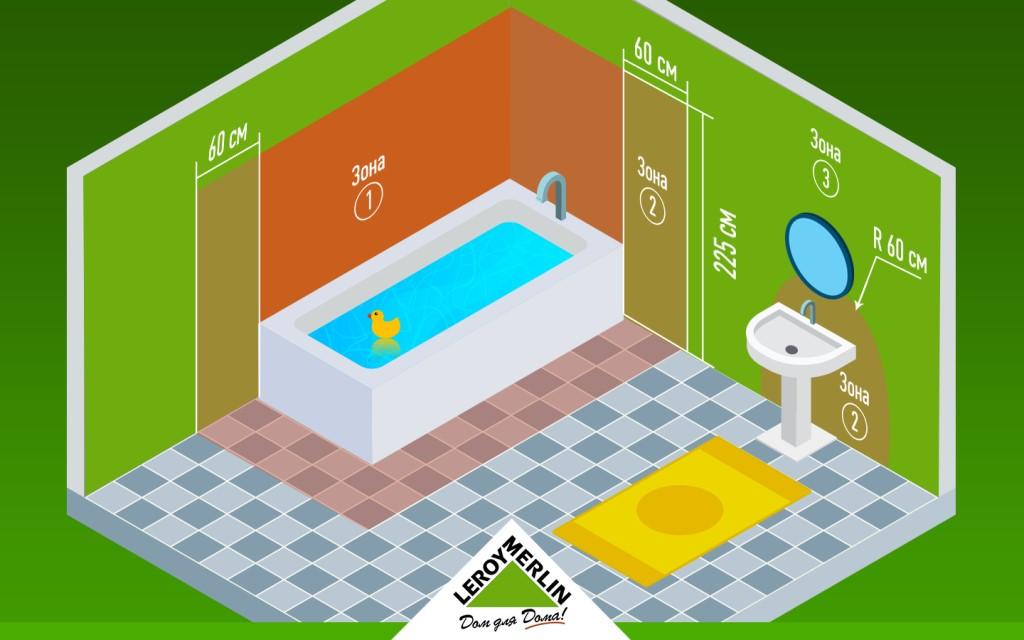

В зависимости от степени электробезопасности помещение делится на 4 зоны, пронумерованные от 0 до 3:

  1. В зоне 0 располагаются ванны, душевые поддоны, умывальники, то есть все точки нахождения воды.
  2. Стены над ёмкостями образуют зону 1.
  3. В пространстве 60 см от ёмкостей расположена зона 2.
  4. Зона №3 имеет ширину 1,8 м.

Маркировка степеней защиты электрических бытовых устройств производится согласно международному стандарту International Protection. После букв IP маркировки следуют две цифры. Первая указывает на уровень защиты от пыли и других твёрдых частиц. Вторая обозначает степень защиты от влаги. Пылевая защита имеет 6 степеней, защита от влаги подразделяется на 8 степеней. 8 степень подразумевает безопасную работу устройств на глубине более 1 м под водой.

Электропроводка в ванной комнате: нумерация зон и безопасность

Если в зонировании помещения цифра 0 обозначает самое небезопасное место, то в маркировке 0 – это отсутствие защиты. То есть к зоне 0, в непосредственном контакте с водой, необходимо применять устройства с самой высокой степенью защиты от влаги.

Безопасная электропроводка

В ванных комнатах рекомендуется производить только закрытую электропроводку. В зоне 0 открытая проводка недопустима. В зоне 1 снаружи может располагаться силовой кабель водонагревателя.

При выборе сечения кабеля нужно ориентироваться на самые мощные приборы. Для освещения достаточно 0,5 мм2, для водонагревателей и другой бытовой техники нужно использовать проводку с не менее чем 2,5-4 мм2 в сечении. Здесь рекомендуется применять кабели типа ВВГЗ. Изоляцию у него имеет каждая отдельная жила. Сверху идёт общая виниловая оболочка, а между изоляцией и оболочкой располагается пластиковый заполнитель. Такой кабель можно прокладывать без защитных гофр. Правилами устройства электроустановок (ПУЭ) здесь можно использовать только пластиковые гофры, применение металлических защитных гофр не допускается.

Если горизонтальный монтаж проводки в обычных комнатах производится на расстоянии 150-400 мм от потолка или 300-400 мм от пола, то в ванной комнате проводка может находиться только вверху, с вертикальными ответвлениями к местам расположения розеток. Здесь допустимо устанавливать только защищённые розетки, предназначенные специально для помещений с повышенной влажностью и для установки на улице.

Электропроводка в ванной комнате: нумерация зон и безопасность

Для электропроводки необходимо применять 3-х жильный кабель, потому что обязательным условием является наличие надёжного заземления.

В помещении ванной могут быть смонтированы только выключатели сети в 12В. Остальные выключатели, щитовые и распределительные коробки должны находиться за пределами комнаты.

Близость воды, электричества требуют соблюдения особых правил безопасности.

А как проложена электропроводка в вашей ванной комнате?
